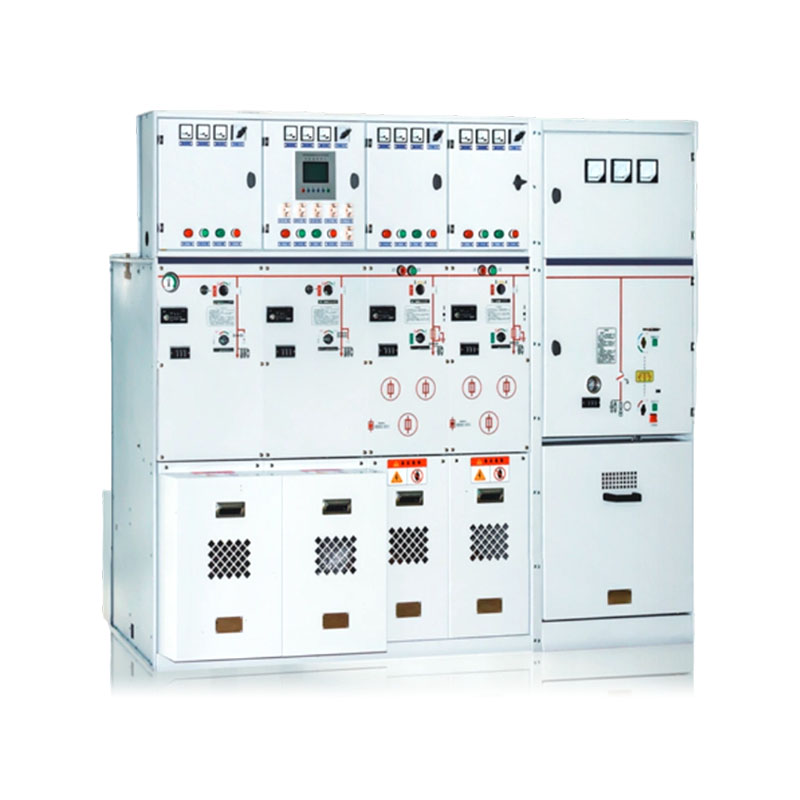

  • XBSRM-12 Painel de distribuição metálico totalmente isolado e totalmente vedado
  • XBSRM-12 Painel de distribuição metálico totalmente isolado e totalmente vedado
  • Definição de Unidade
  • Indicadores de desempenho
  • Recursos do produto
  • Principais Parâmetros Técnicos
  • Descrição do projeto
Código da Unidade Significado
C Unidade padrão de chave de carga de bucha única
F Unidade de combinação interruptor-fusível de carga
V Unidade de disjuntor
D Unidade de entrada de cabo (sem switch)
Bucha lateral do barramento
- Bucha superior do barramento
SL Unidade de acoplador de ônibus
M Unidade de Medição
PT Unidade PT
1K2(4) Unidade de Chave de Carga com Conexão de Saída de Bucha Dupla

Pressão do gás SF6 Pressão Absoluta a 20°C: 1,4 bar Condições normais de operação
Taxa de vazamento 0,2%/ano Temperatura Máxima 40°C
Grau de Proteção IP67 Temperatura Mínima -40ºC
Espessura de aço inoxidável da câmara de gás 3,0mm Umidade Relativa Média Máxima ≤95%
Altitude ≤2.000 m*
Barramento
Barramento interno do interruptor de carga 400 mm² Cu Padrões Aplicáveis
Barramento de aterramento do painel de distribuição 150 mm² Cu GB/T11022 GB3906 GB1985
GB16926 GB3804 GB1984
Cor GB3309
Painel frontal do painel de distribuição RAL7012 CEI60056 CEI60129 IEC60265
Painel lateral e tampa do compartimento de cabos RAL7035 CEI60298 CEI60420 IEC60694

Segurança Operacional:
Através das seguintes medidas de segurança, oferecemos aos usuários proteção especial de segurança:
Chave de carga integrada de três posições de trabalho
O disjuntor usa uma chave de carga em vez de uma chave de isolamento, tornando-o mais seguro e confiável. O design totalmente fechado de um lado protege contra contato acidental. O intertravamento mecânico com display elétrico atende aos requisitos de cinco provas e fornece indicação do status da linha de entrada e saída.
Operação confiável: O projeto totalmente fechado utiliza um tanque de gás soldado a partir de placas de aço inoxidável de 3 mm, com todas as chaves de 10 kV e barramentos energizados selados dentro do tanque de gás. Os conectores de cabo de silicone correspondentes fornecem conexões de cabo totalmente isoladas e totalmente fechadas, evitando que o mecanismo operacional elástico seja afetado por poeira, umidade, pequenos animais e outros fatores ambientais externos. Os painéis operados manual ou eletricamente utilizam chapa galvanizada com diagramas simulados para indicar as posições dos interruptores. A superfície é pintada eletrostaticamente para aumentar a resistência à corrosão e aumentar a faixa segura de pressão do gás SF6 dentro do vaso de pressão.

Econômico:
Livre de manutenção
Altamente confiável
Vida útil de até 20 anos

Soluções flexíveis:
Vários métodos de entrada, suporte para entrada de cabo frontal, direita, superior ou traseira
Vários métodos de combinação, permitindo combinação flexível de unidades individuais
Barramentos isolados, suportando arranjos de gabinete da frente para trás ou da esquerda para a direita
Soluções de design flexíveis

Ampla aplicação:
Grande capacidade de saída de cabo e pequeno espaço ocupado, adequado para vários requisitos de aplicação.

Artigo Unidade Módulo C Módulo F Módulo V Módulo CB
Interruptor de carga Aparelho Combinado Interruptor de vácuo Seccionador/chave de aterramento Disjuntor a vácuo Seccionador/chave de aterramento
Tensão nominal kV 12 12 12 12 12 12
Frequência nominal Hz 50 50 50 50 50 50
Tensão suportável de frequência de energia (fase a fase/porta) kV 42/48 42/48 42/48 42/48 42/48 42/48
Tensão suportável de impulso relâmpago kV 75/85 75/85 75/85 75/85 75/85 75/85
Corrente nominal A 630 Nota 630 1250/630
Corrente nominal de interrupção em malha fechada A 630
Corrente nominal de interrupção de carregamento do cabo A 135/135
Corrente nominal de curto-circuito (pico) ka 50 80
Corrente suportável de pico nominal ka 50
Corrente suportável nominal de curta duração ka/3s 20
Corrente nominal de interrupção de curto-circuito ka 31.5 20 25
Corrente de transferência nominal A 1750
Máx. corrente para fusível correspondente A - 125
Resistência do circuito Ω ≤ 300 ≤ 600
Vida mecânica vezes 5000 3000 5000 2000 5000 5000

O painel de distribuição em invólucro metálico totalmente isolado e totalmente fechado XBSRM-12 é instalado em uma estrutura de chapa metálica galvanizada. As unidades de comutação estão alojadas em um tanque de gás SF6, feito de uma placa de aço inoxidável de 3 mm de espessura com propriedades anticorrosivas e não magnéticas. O gás SF6 é um “sistema selado sob pressão” e pode operar por 20 anos em condições normais de trabalho. A pressão operacional normal do gás SF6 é de 0,015 ~ 0,04 MPa. O tanque de gás é equipado com um dispositivo de alívio de pressão, que garante que o gás seja liberado pela parte frontal ou traseira do tanque quando ocorrer pressão excessiva.
