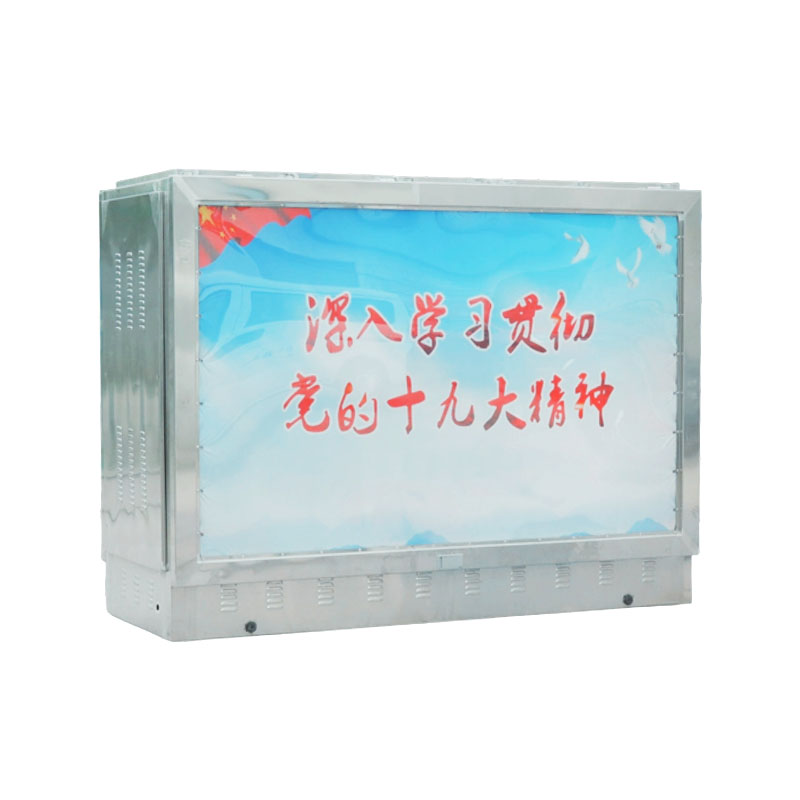

  • Subestação subterrânea YBD1-12/0.4
  • Subestação subterrânea YBD1-12/0.4
  • Condições normais de serviço
  • Características estruturais
  • Vantagens de desempenho
  • Parâmetros Técnicos

1. Altitude: A altitude não deve exceder 1000 m.
2. Temperatura Ambiente: Temperatura máxima: 40°C; temperatura mínima: -30°C.
3. Umidade Relativa: A 25°C, a umidade relativa do ar não deve ultrapassar 95%, e a média mensal não deve ultrapassar 90%.
4. Ambiente de instalação: O local de instalação deve estar livre de poluição óbvia, gases explosivos ou corrosivos e poeira. O local de instalação deve estar livre de vibrações e impactos severos e não deve estar localizado em uma área baixa.
5. Condições Especiais de Serviço: Outras condições de serviço além das condições normais de serviço acima deverão cumprir as disposições de GB1094.1, GB/T11022, GB/T14048.1 e GB7251.1.

Todos os equipamentos da subestação pré-fabricada totalmente subterrânea são instalados dentro de um gabinete totalmente vedado. O gabinete é dividido internamente em um compartimento de manobra de alta tensão, compartimento de transformador e compartimento de manobra de baixa tensão. Cada compartimento está equipado com dispositivos de iluminação e o quadro está equipado com ventilação forçada e dispositivos de controle de temperatura, dispositivos de aquecimento e outros equipamentos.
Todos os equipamentos acima são instalados abaixo do nível do solo. Seu equipamento interno é igual ao de uma subestação pré-fabricada convencional acima do solo. A tensão de entrada de 10 kV é reduzida pelo transformador para uma tensão de distribuição de 400/220 V e depois fornecida aos pontos de carga. As principais tecnologias desta subestação pré-fabricada totalmente subterrânea são o desempenho de vedação do gabinete, a resistência à corrosão e a resistência à pressão.
Especificamente:
1. Da parte inferior do invólucro até o corpo, ele deve permanecer livre de sinais de corrosão por pelo menos 50 anos.
2. O recinto deve resistir à erosão causada pela pressão do betão e das águas subterrâneas, mantendo ao mesmo tempo uma boa integridade estrutural.
3. Todos os pontos de vedação, incluindo aberturas de acesso a equipamentos, entradas e saídas de pessoal e entradas de cabos, devem suportar a pressão de infiltração das águas subterrâneas, sem infiltração de água no interior e sem umidade ou umidade no interior do invólucro.
A subestação pré-fabricada totalmente subterrânea YBD1-12 atende aos requisitos básicos acima e fornece principalmente as três funções a seguir:
1. Uma extremidade do recinto está equipada com duas calhas de drenagem. Durante o tempo chuvoso, a água da chuva pode entrar rapidamente no sistema de drenagem através das calhas de drenagem, sem entrar no interior da subestação pré-fabricada.
2. Além de escoar as águas pluviais, a calha de drenagem também serve como entrada de ar para o sistema de ventilação de circulação no interior do recinto. O ar entra no gabinete através da entrada de ar para formar circulação, mantendo temperatura e umidade equilibradas dentro do gabinete e reduzindo o aumento de temperatura do transformador.
3. No caso de inundações que ocorrem uma vez a cada 50 ou 100 anos, quando o aumento das águas subterrâneas provoca o refluxo do sistema de drenagem e a calha de drenagem não consegue mais drenar a água, o dispositivo de ventilação será desligado automaticamente, isolando o interior e o exterior do recinto. Isso evita que inundações afetem os equipamentos e permite que a subestação pré-fabricada continue operando.

Atualmente, muitas subestações em algumas cidades estão instaladas em subsolos de arranha-céus. Quando ocorrem fortes inundações, eles ficam basicamente submersos e a maior parte dos equipamentos é danificada após o recuo da água. Se subestações pré-fabricadas totalmente subterrâneas forem usadas como equipamento de distribuição de energia, a inundação do equipamento poderá ser evitada. Subestações pré-fabricadas totalmente subterrâneas também apresentam as seguintes vantagens:
1. Podem poupar significativamente os recursos terrestres, eliminando a necessidade de aquisição de terrenos e reduzindo o investimento em infra-estruturas.
2. Não existem obstáculos acima do solo, portanto não afetam o meio ambiente ou a experiência visual e a paisagem das pessoas.
3. Quando instalados em gramados ou cinturões verdes, vários elementos decorativos e paisagísticos podem ser projetados acima do solo, como esculturas e jardins ornamentais. Onde houver requisitos para grandes praças ou bordas de estradas, e onde nenhum obstáculo, incluindo dutos de ventilação, for permitido acima do solo, subestações pré-fabricadas do tipo praça podem ser selecionadas. As aberturas de ventilação deste tipo de subestação pré-fabricada podem ser completamente ocultadas abaixo do nível do solo.
4. O equipamento de distribuição de energia da subestação pré-fabricada totalmente subterrânea é instalado no subsolo, proporcionando alta segurança e confiabilidade.
5. Não há impacto de ruído do transformador acima do solo.
6. Como o ambiente subterrâneo é relativamente frio, o aumento da temperatura durante a operação do transformador é mais estável.
7. O espaço interno da subestação pré-fabricada totalmente subterrânea é relativamente espaçoso e a manutenção e operação não interferirão na superfície do solo nem causarão qualquer dano ao meio ambiente.

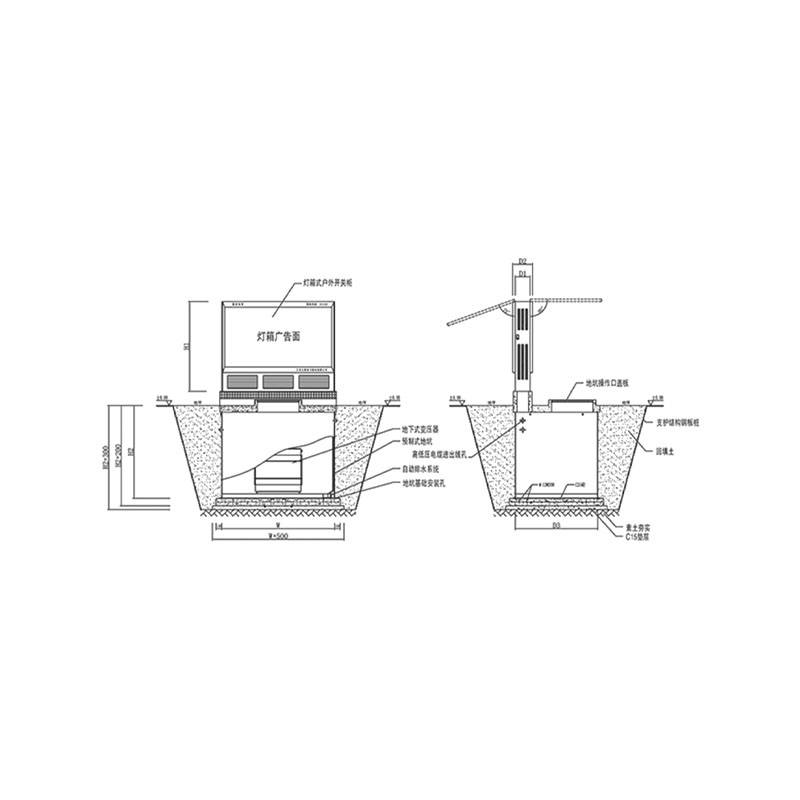

100002 Modelo
1 Dimensões de instalação
2 Interruptor externo tipo caixa de luz
3 Painel publicitário de caixa leve
4 Transformador subterrâneo
5 Poço pré-fabricado
6 Orifícios de entrada/saída de cabos de alta e baixa tensão
7 Sistema de Drenagem Automático
8 Orifícios de montagem da fundação do poço
9 Tampa da porta de operação do barramento principal
10 Parafusos embutidos de aço de suporte
11 Solo de aterro
12 Solo Simples
13 Solo Simples Compactado
14 Almofada de concreto C15
15 Tampa da porta de operação do barramento principal
16 Parafusos embutidos de aço de suporte
17 Solo de aterro
18 Solo Simples
19 Solo Simples Compactado
20 Almofada de concreto C15
