Equipamento de Comutação Completo de Alta Tensão

Início / Produtos / Equipamento de Comutação Completo de Alta Tensão / KYN61-40.5 (Z) Painel de distribuição CA removível blindado em metal
Wenzhou Xubian Electric Co., Ltd.

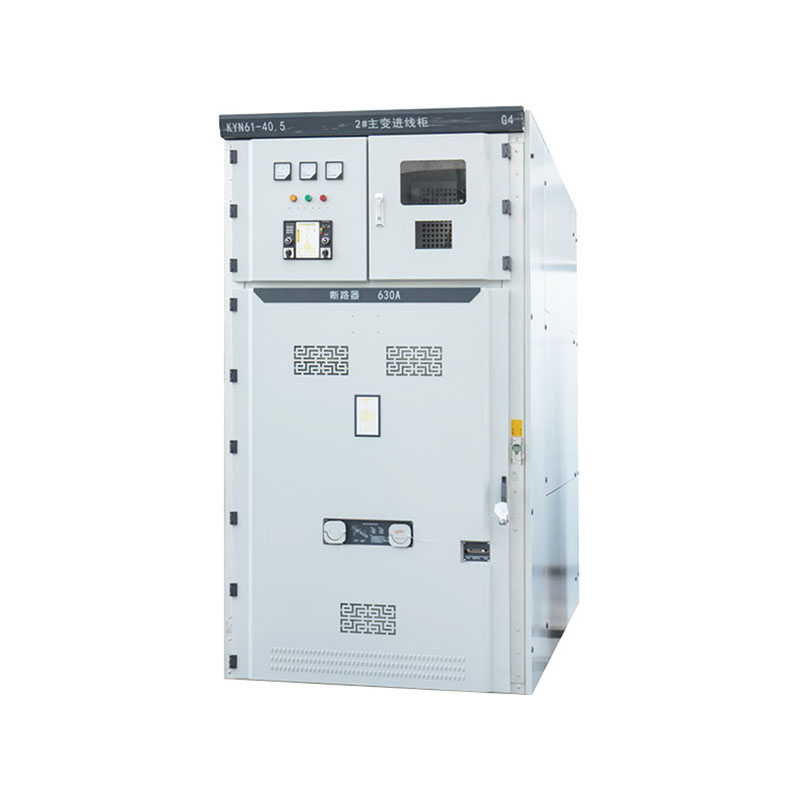

  • KYN61-40.5 (Z) Painel de distribuição CA removível blindado em metal
  • KYN61-40.5 (Z) Painel de distribuição CA removível blindado em metal
  • Designação do modelo
  • Condições normais de serviço
  • Principais Parâmetros Técnicos
  • Instalação do quadro
  • Dimensões Gerais
  • Diagrama de Estrutura do Equipamento

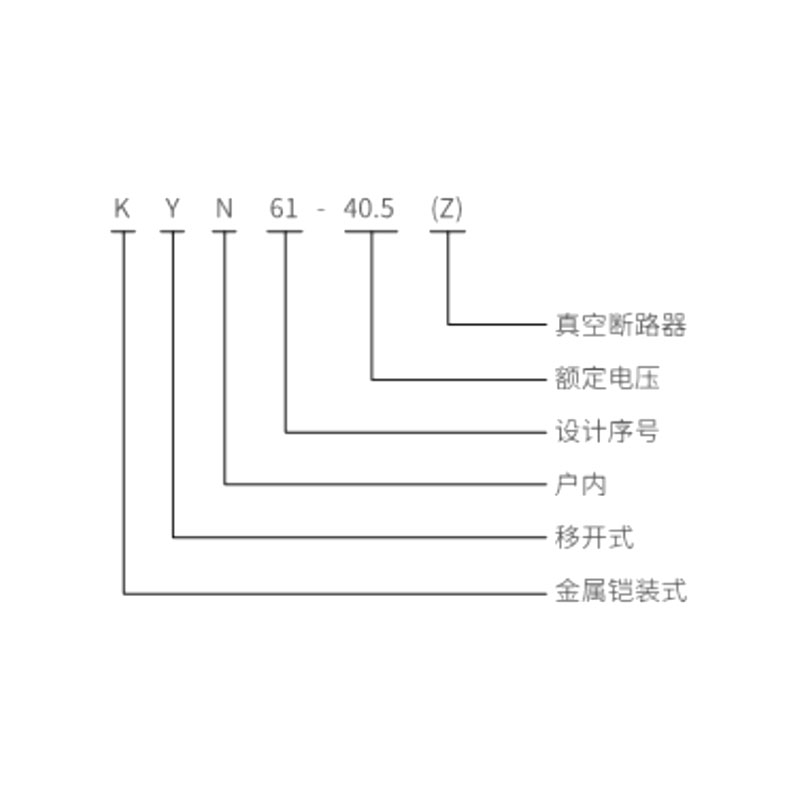

200021 Designação do modelo
K Tipo revestido de metal
Y Tipo extraível
N Interior
61 Número de série do projeto
40.5 Tensão nominal
(Z) Disjuntor a vácuo
  • Temperatura do ar ambiente: Máximo 40°C, mínimo −15°C.
  • Umidade relativa: A umidade relativa média diária não deve exceder 95%.
  • Pressão de vapor de água: A média diária não deve exceder 2,2 kPa.
  • Umidade relativa: A média mensal não deve ultrapassar 90%.
  • Pressão de vapor de água: A média mensal não deve exceder 1,8 kPa.
  • Altitude: Não superior a 1000 m acima do nível do mar.
  • Intensidade sísmica: Não superior a 8 graus.
  • Ar circundante: Livre de poluição significativa, como gases corrosivos ou inflamáveis, vapor de água, etc.
  • Nenhuma vibração violenta.
  • Para uso em condições que excedam as condições normais de serviço especificadas em GB 3906, é necessária consulta ao fabricante.

Principais parâmetros técnicos do painel de vácuo

Nome Unidade Valor
Tensão nominal kV 40.5
Corrente nominal A 1250 1600 2000
Frequência nominal Hz 50
Corrente suportável nominal de curto prazo ka 20 25 31,5
Corrente suportável de pico nominal ka 50 63 80
Tensão suportável de frequência de energia nominal kV 95/1min
Tensão suportável de impulso de raio nominal kV 185
Duração nominal do curto-circuito s 4
Grau de Proteção IP3X


Principais parâmetros técnicos do disjuntor a vácuo (tradução para inglês)

Nome Unidade Valor
Tensão nominal kV 40.5
Frequência nominal Hz 50
Tensão suportável de frequência de energia nominal kV 95/1min
Tensão suportável de impulso de raio nominal kV 185
Corrente nominal A 1250, 1600, 2000
Corrente suportável nominal de curto prazo ka 20, 25, 31,5
Corrente nominal de interrupção de curto-circuito ka 20, 25, 31,5
Corrente suportável de pico nominal ka 50, 63, 80
Duração nominal do curto-circuito s 4
Horário de abertura senhora 30 ≤ t ≤ 60
Hora de fechamento senhora 50 ≤ t ≤ 100
Operações Nominais de Interrupção de Curto-Circuito vezes 20
Vida Mecânica vezes 10000
Classe de Proteção IP43

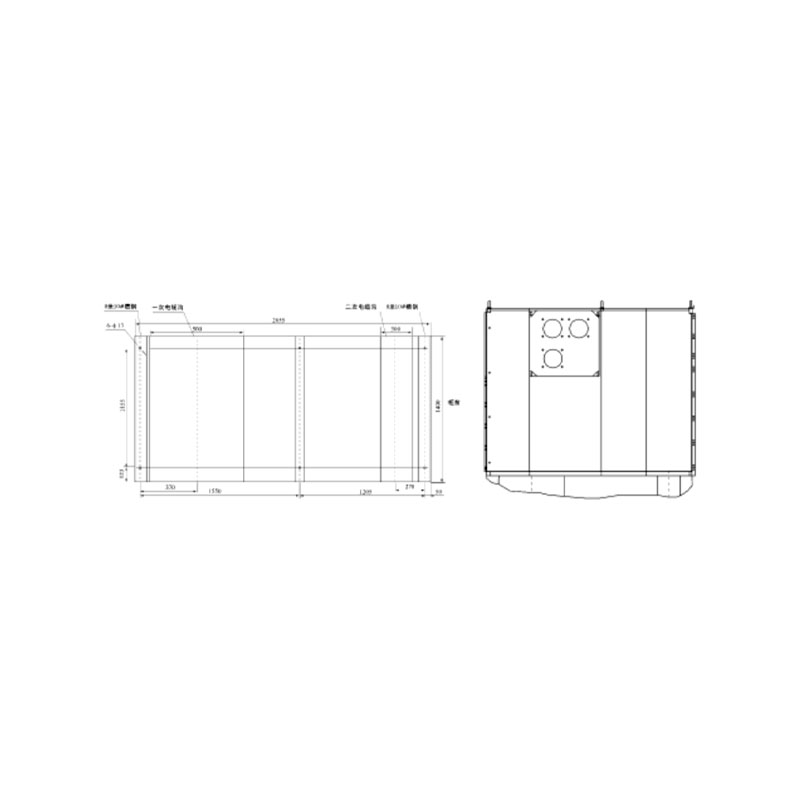

200012 1. Altura da sala elétrica: ≥4500 mm.
2. Distância entre a parte traseira do quadro e a parede: ≥1500 mm.
3. Planicidade da estrutura de fundação: ≤1 mm/m.
4. A parte do aço do canal de fundação embutido que se projeta acima do piso não deve exceder 3 mm.
5. O quadro pode ser fixado à fundação por meio de parafusos ou soldagem.
6. Peso aproximado do quadro: 1800 kg.
7. Largura do corredor de operação do painel (fila única): ≥3000 mm; fila dupla (frente a frente): ≥4000 mm.

Altura 2650 milímetros
Largura Corrente nominal ≤1600 A 1400 milímetros
Profundidade Entrada/saída de cabo 2.870 milímetros
Profundidade Entrada/saída aérea 2.950 milímetros

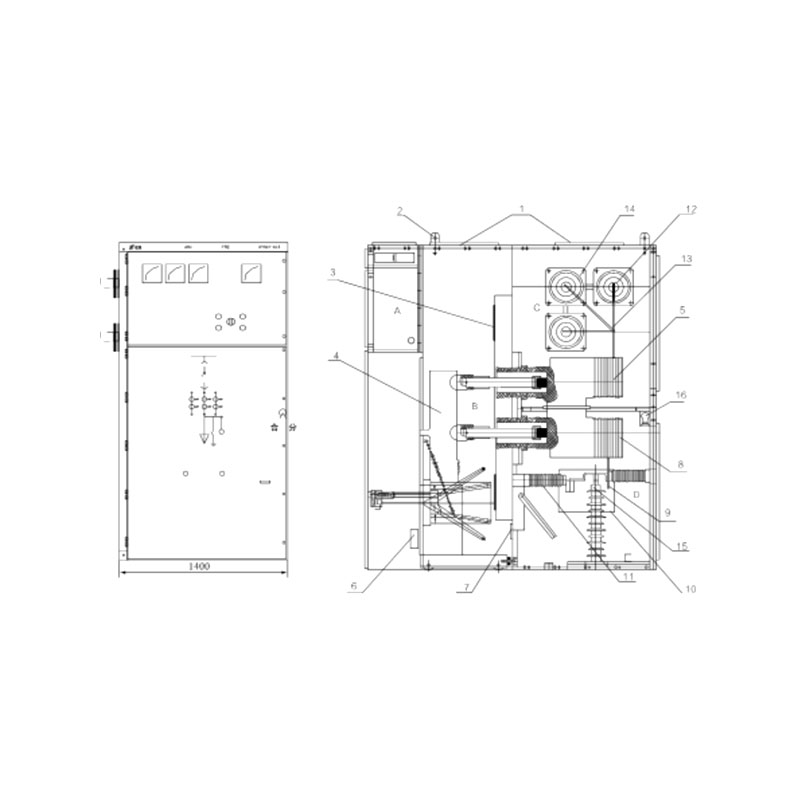

200003 A. Compartimento de instrumentos 7. Dispositivo de aquecimento
B. Compartimento do disjuntor 8. Transformador de corrente
C. Compartimento do barramento 9. Cabo
D. Compartimento de cabos 10. Painel de Isolamento
E. Compartimento do barramento auxiliar 11. Chave de aterramento
1. Placa de pressão 12. Barramento Principal
2. Anel de suspensão 13. Barramento de ramal
3. Obturador 14. Manga de isolamento
4. Disjuntor 15. Pára-raios
5. Caixa de contato 16. Iluminação
6. Plugue Secundário
