Série de Disjuntores a Vácuo de Alta Tensão para Instalações Internas

Início / Produtos / Série de Disjuntores a Vácuo de Alta Tensão para Instalações Internas / ZN63 (VS1) -12 Disjuntor a vácuo de alta tensão interno fixo/carrinho de mão
Wenzhou Xubian Electric Co., Ltd.

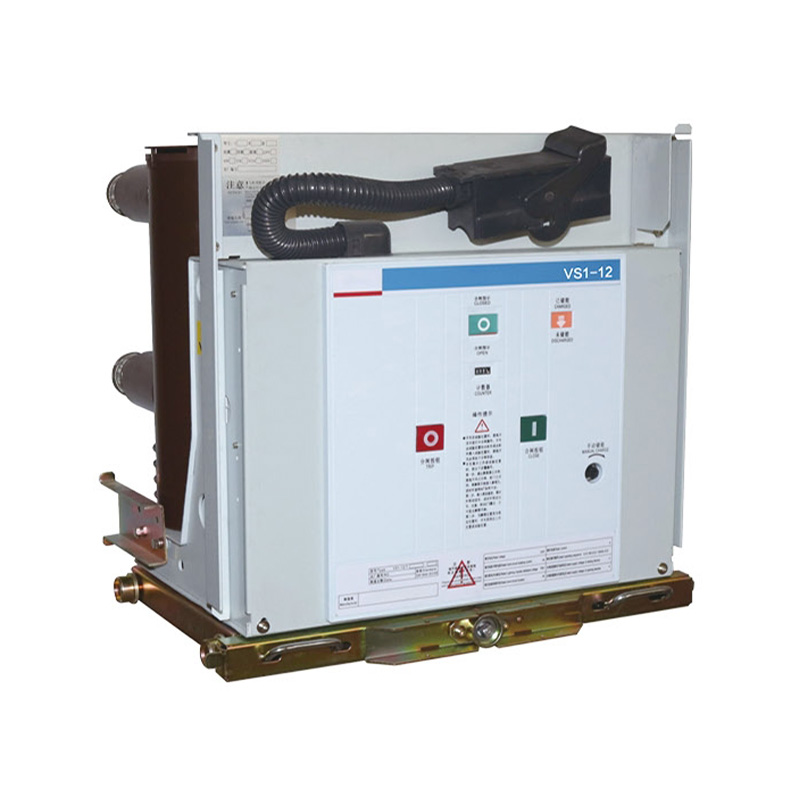

  • ZN63 (VS1) -12 Disjuntor a vácuo de alta tensão interno fixo/carrinho de mão
  • ZN63 (VS1) -12 Disjuntor a vácuo de alta tensão interno fixo/carrinho de mão
  • ZN63 (VS1) -12 Disjuntor a vácuo de alta tensão interno fixo/carrinho de mão
  • ZN63 (VS1) -12 Disjuntor a vácuo de alta tensão interno fixo/carrinho de mão
000022 Designação do modelo
ZN Disjuntor a vácuo interno
63(VS1) Número de série do projeto
12 Tensão nominal (kV)
□ Código do mecanismo operacional: G significa tipo selado sólido
□ Corrente nominal
□ Corrente nominal de interrupção de curto-circuito (kA)

1. Temperatura ambiente: não superior a 40°C e não inferior a -10°C (armazenamento e transporte a -30°C permitido).
2. Altitude: não superior a 1000m. (Se usado em altitudes mais elevadas, o nível de isolamento nominal deverá ser aumentado de acordo.)
3. Umidade relativa: média diária não superior a 95%; pressão de vapor saturado média diária não superior a 2,2×10^-3 MPa, média mensal não superior a 1,8×10^-3 MPa.
4. Intensidade sísmica: não superior ao Grau 8.
5. Locais livres de fogo, riscos de explosão, poluição severa, corrosão química e vibração severa.

Não. Artigo Unidade Dados
01 Tensão nominal kV 12
02 Tensão máxima de operação kV 12
03 Corrente nominal A 630
1250
630 1250 1250 1600
1600 2000 2000 2500
2500 3150 3150 4000
04 Corrente nominal de interrupção de curto-circuito (corrente nominal de estabilidade térmica - r.m.s.) ka 20/25 31.5 40
05 Corrente nominal de curto-circuito (pico) ka 50/63 80 100
06 Corrente suportável de pico nominal (corrente nominal de estabilidade dinâmica - pico) ka 50/63 80 100
07 Tensão suportável de curto-circuito nominal 4S ka 20/25 31.5 40
08 Nível de isolamento nominal Tensão suportável de trabalho (antes e depois da interrupção nominal) / Tensão suportável de frequência de energia de 1min kV À terra 42 (através dos contactos abertos 48)
Tensão suportável de impulso (antes e depois da interrupção nominal) / pico de tensão suportável nominal de impulso atmosférico À terra 75 (através dos contactos abertos 85)
09 Tempo nominal de estabilidade térmica s 4
10 Sequência operacional nominal O-0,3s-CO-180s-CO
11 Vida mecânica vezes 20000
12 Número nominal de operações de interrupção de corrente de curto-circuito vezes 50
13 Tensão nominal de fechamento do mecanismo operacional (DC) V CA, CC 110, 220
14 Tensão nominal de abertura do mecanismo operacional (DC) V CA, CC 110, 220
15 Lacuna de contato milímetros 11±1
16 Sobrecurso (comprimento de compressão da mola de contato) milímetros 3,5±0,5
17 Tempo de salto de abertura/fechamento trifásico senhora ≤ 2
18 Tempo de retorno do fechamento do contato senhora t ≤ 2
19 Velocidade média de abertura m/s 0,9~1,2
Velocidade média de fechamento m/s 0,5~0,8
20 Horário de abertura na tensão operacional máxima s ≤ 0,05
21 na tensão operacional mínima ≤ 0,08
22 Hora de fechamento s 0.1
23 Resistência do circuito principal de cada fase μΩ 630 ≤ 50 1250 ≤ 45
24 Espessura de desgaste cumulativa permitida de contatos móveis e fixos milímetros 3
As dimensões entre colchetes são para espaçamento de fase de 275 mm
000013 000004
