Série de Chaves de Carga

Início / Produtos / Série de Chaves de Carga / Interruptor de carga a vácuo de alta tensão externo FZW28-12F
Wenzhou Xubian Electric Co., Ltd.

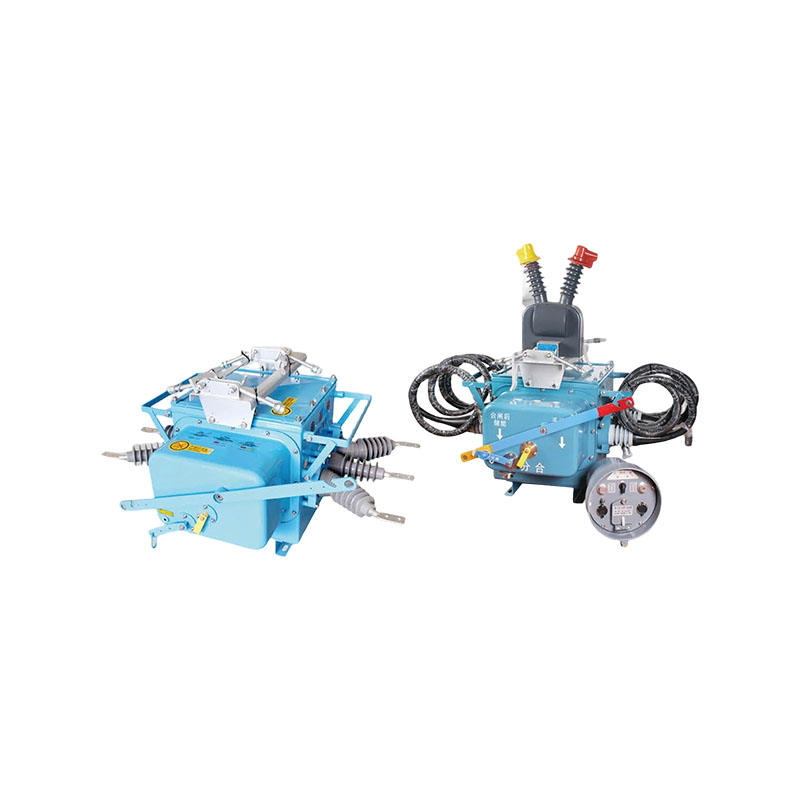

  • Interruptor de carga a vácuo de alta tensão externo FZW28-12F
  • Interruptor de carga a vácuo de alta tensão externo FZW28-12F
  • Designação do modelo
  • Recursos funcionais
  • Especificações técnicas (ver tabela)
  • Dimensões gerais e de instalação

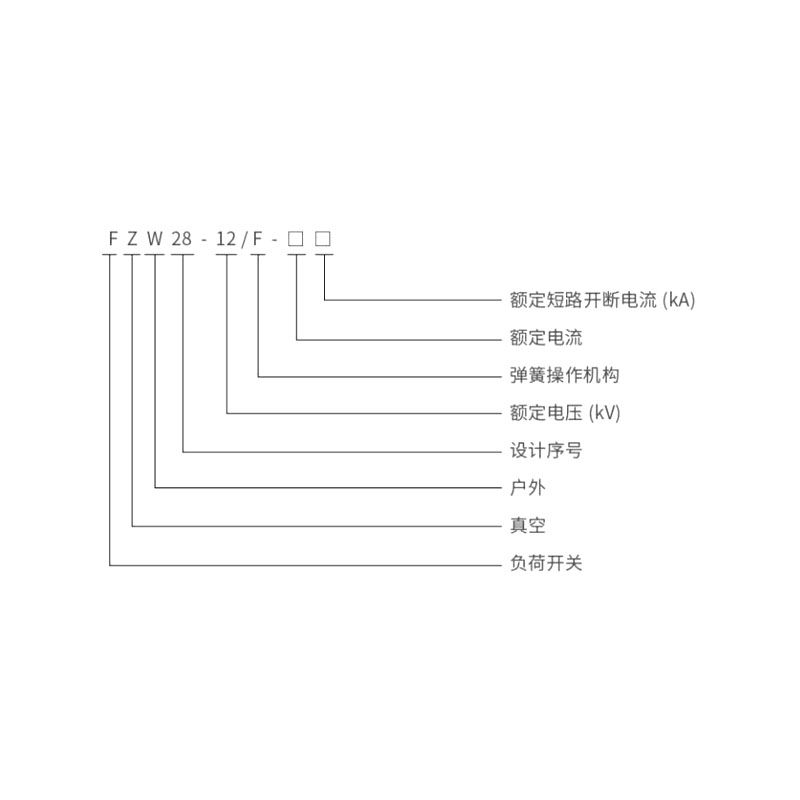

100004-5odb Designação do modelo
Corrente nominal de interrupção de curto-circuito (kA)
Corrente nominal
F Mecanismo Operacional de Mola
12 Tensão nominal (kV)
28 Número de série do projeto
W Ao ar livre
Z Vácuo
F Interruptor de carga

Bloqueio Automático para Faltas de Curto-Circuito Interfásico: Quando uma falta de curto-circuito interfásico ocorre em um ramal do usuário, a chave de limite desarma imediatamente e é bloqueada após o disparo do disjuntor da subestação ou da proteção do religador. Após o religamento da subestação, outros usuários do ramal na linha do alimentador retomam rapidamente o fornecimento de energia.
Localização rápida de falhas: Depois que um acidente no ramal do usuário faz com que a proteção do interruptor de limite funcione, o usuário responsável é desenergizado e relata ativamente as informações do incidente. A concessionária de energia envia pessoal ao local para investigar a causa do acidente por meio de um PDA ou módulo de comunicação.
Isolamento automático de falta à terra monofásica: Quando uma falta à terra monofásica ocorre em um ramal do usuário, a chave de limite desarma automaticamente. Os demais usuários do ramal da subestação e da linha do alimentador não sentirão a ocorrência da falta. Esta chave pode atingir as seguintes funções: proteção instantânea, proteção contra sobrecorrente, religamento de três disparos, registro de eventos, proteção contra corrente de inrush, proteção de sequência zero, relógio em tempo real, aceleração pós-religamento, consulta de status em tempo real, controle inteligente de PDA, configuração local/remota de valores, relatório de falhas ativas e funções de mensagens curtas GSM.

Não. Artigo Unidade Dados
01 Tensão nominal kV 12
02 Frequência nominal Hz 50
03 Nível de isolamento nominal Tensão suportável ao impulso do raio kV 75/85 (entre contatos)
Tensão suportável ao impulso do raio (Peak) Teste Seco 42/48 (entre contatos)
Teste úmido 34
04 Corrente nominal A 630
05 Corrente e duração nominal de resistência de curto prazo ka/2s 16
06 Corrente suportável de pico nominal ka 40
07 Corrente nominal de curto-circuito ka 40
08 Vida Mecânica vezes 10000
09 Peso líquido kg 210

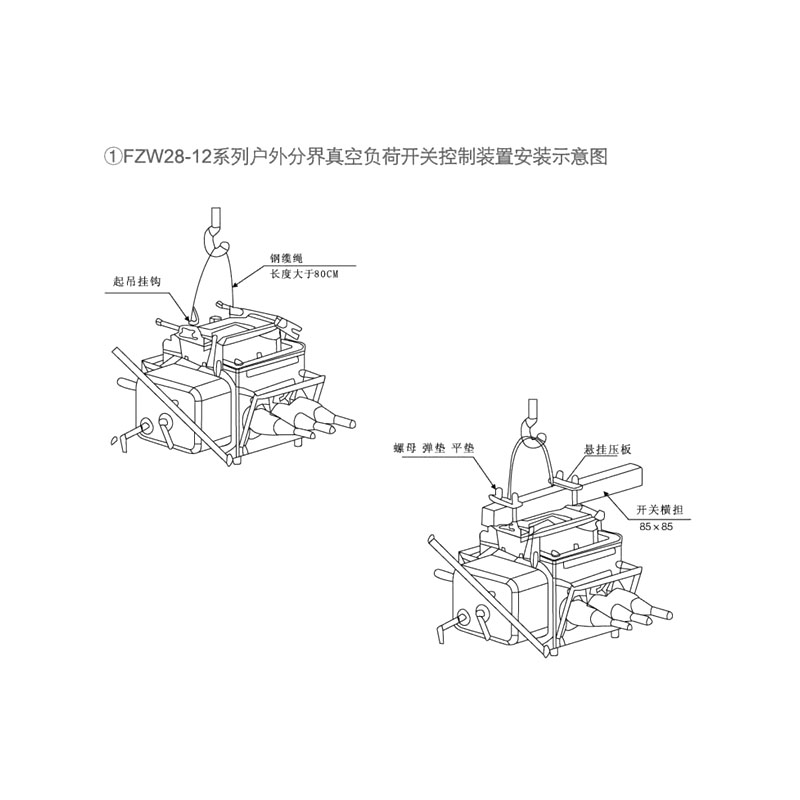

Diagrama de instalação do dispositivo de controle do interruptor de carga a vácuo de limite externo da série FZW28-12
100022-zLMM 1 Gancho de levantamento
2 Cabo de aço
3 Comprimento maior que 80cm
4 Parafuso, arruela de pressão, arruela plana
5 Placa de Suspensão
6 Interruptor de braço cruzado (65x65)

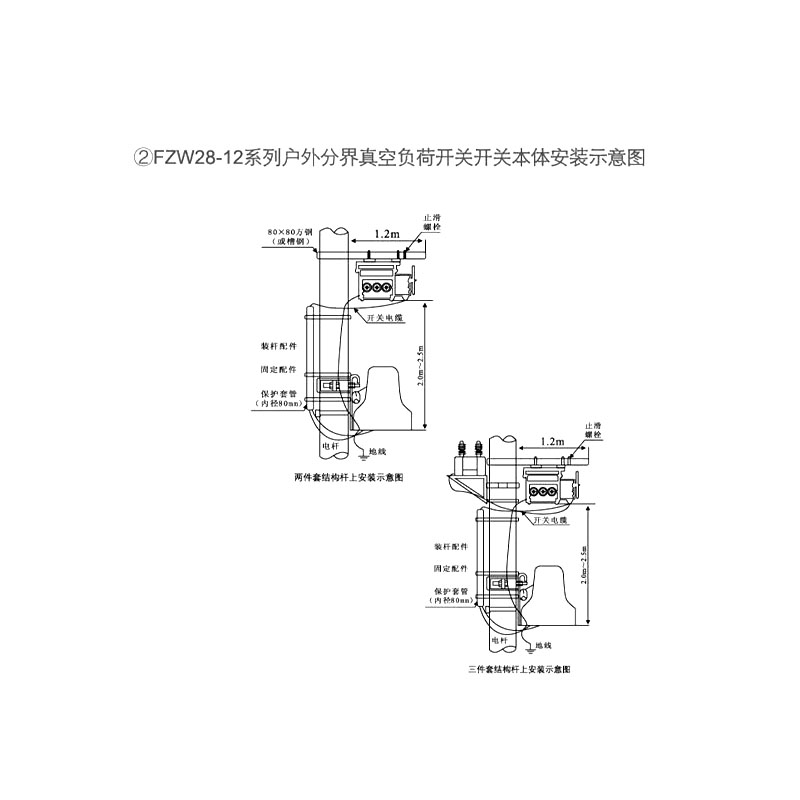

Diagra da instalação do corpo do interruptor de carga do vácuo do limite exterior da série FZW28-12
100013-dQ5A A Aço 60×60×5 (ou canal de aço)
B Acessórios de fixação de postes
C Acessórios de fixação
D Manga protetora (diâmetro interno 60 mm)
E Diagrama de montagem em poste de estrutura de duas peças
F Diagrama de montagem em poste de estrutura de três peças
G Terminal Superior
H Terminal Inferior
I 1,2m
J Parafuso
K Corpo do interruptor
L Fio de Suspensão
