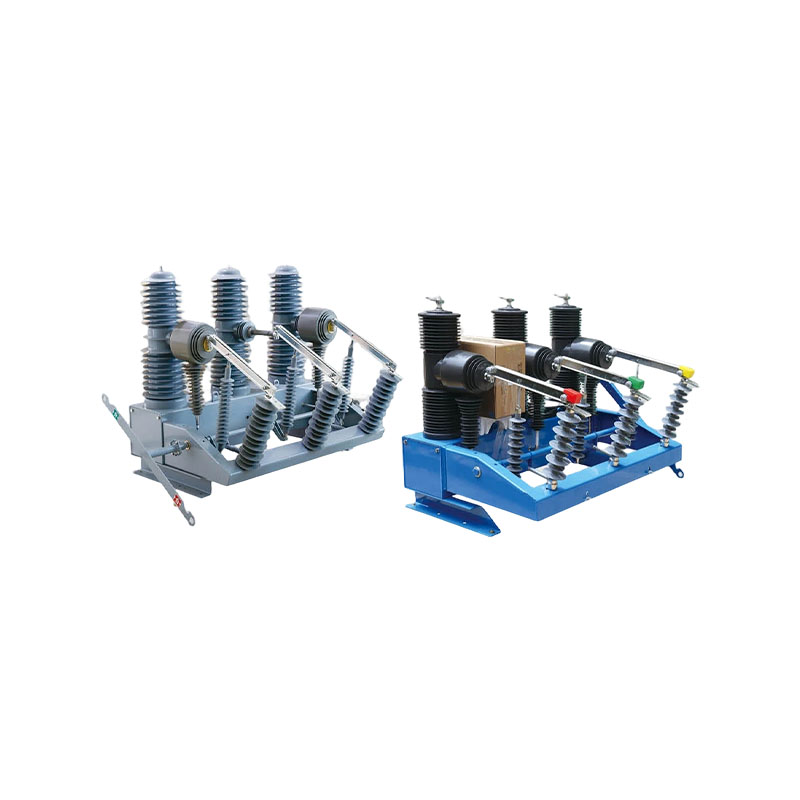

  • ZW32-40.5 Disjuntor a vácuo de alta tensão externo
  • ZW32-40.5 Disjuntor a vácuo de alta tensão externo
  • Principais recursos estruturais
  • Padrões Aplicáveis
  • Especificações Técnicas
  • Princípio de funcionamento do disjuntor

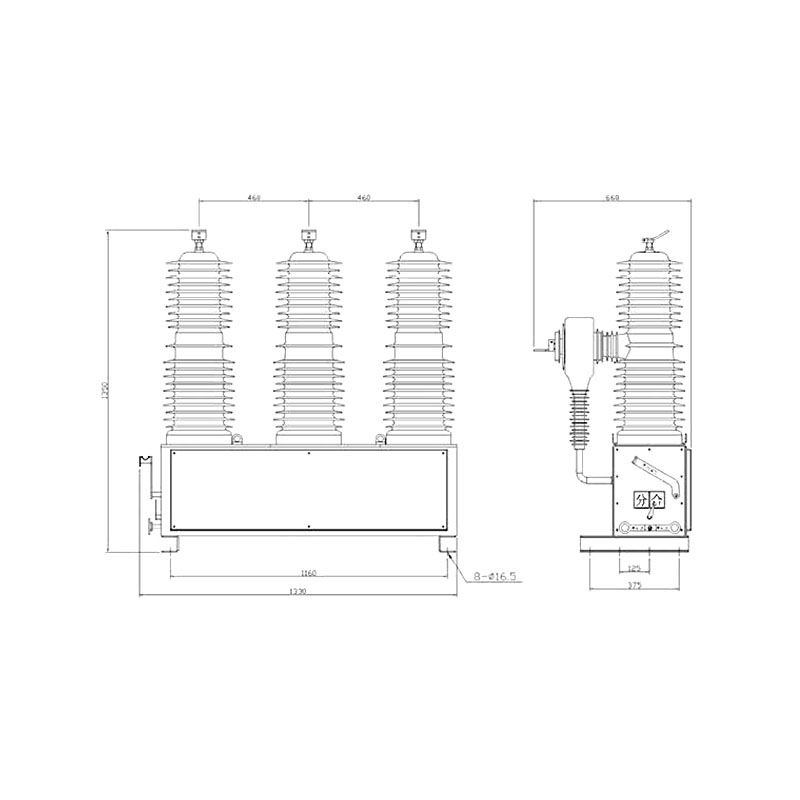

100002-tFlF O disjuntor a vácuo de alta tensão para exterior ZW32-40.5 consiste principalmente em um pólo selado sólido integrado, transformador de corrente, mecanismo de operação e gabinete. Este modelo de disjuntor apresenta design compacto, com invólucro em aço de alta qualidade. Os usuários podem selecionar o transformador de corrente para atender às suas necessidades.
O disjuntor a vácuo externo de alta tensão ZW32-40.5 é combinado com uma unidade de controle inteligente correspondente. Ele pode realizar operações de comutação local no local e também pode ser controlado remotamente através de uma interface de comunicação. Outras informações do disjuntor também podem ser transmitidas ao centro de controle, com canais de comunicação incluindo cabo, fibra óptica, GPRS/CDMA, GSM, etc.

GB1984-2003 Disjuntores de corrente alternada de alta tensão
Especificações comuns GB/T11022-1999 para padrões de equipamentos de manobra e controle de alta tensão
Disjuntores de corrente alternada de alta tensão IEC62271-100

Não. Artigo Unidade Dados
01 Tensão nominal kV 40.5
02 Corrente nominal A 630/1250
03 Frequência nominal hertz 50 ou 60
04 Tensão suportável de frequência de energia 1min (úmido) (seco) Fase a fase, fase a terra / entre contatos kV 81
05 Tensão suportável de impulso de raio (pico) fase a fase, fase-terra/entre contatos kV 185
06 Corrente nominal de interrupção de curto-circuito ka 25/31,5
07 Corrente nominal de curto-circuito (pico) ka 63/80
08 Corrente suportável de pico nominal ka 63/80
09 Corrente suportável de curto prazo 4s ka 25/31,5
10 Sequência Operacional Nominal O-0.1s-CO-3s-CO-6s CO-60s Redefinir
11 Operações Nominais de Interrupção de Corrente de Curto-Circuito vezes 30
12 Vida Mecânica vezes 10000
13 Tensão de controle do mecanismo V AC/DC220
14 Tensão suportável de frequência de energia do circuito secundário 1min kV 2
15 Lacuna de contato milímetros 16±1
16 Entre em contato com a viagem excessiva milímetros 4±0,5
17 Velocidade de abertura m/s 1,4-1,8
18 Velocidade de fechamento m/s 0,4-0,8
19 Tempo de rejeição de fechamento do contato senhora ≤ 5
20 Distância central fase a fase milímetros 460±2
21 Não Simultaneidade de Fechamento Trifásico senhora ≤ 2
22 Resistência de loop condutor de fase μΩ <80
23 Hora de fechamento senhora ≤ 100
24 Horário de abertura senhora ≤ 50
25 Peso Kg 270

1. Princípio de extinção de arco
O disjuntor a vácuo de alta tensão para exterior ZW32-40.5 adota um interruptor a vácuo, usando vácuo de alto vácuo como meio de extinção e isolamento do arco. Quando os contatos móveis e estacionários se separam sob a ação do mecanismo operacional enquanto energizados, um arco de vácuo é gerado entre os contatos. Enquanto isso, a estrutura de contato especial forma um campo magnético longitudinal adequado dentro da lacuna de contato, mantendo o arco de vácuo em um estado difuso e permitindo a queima uniforme do arco na superfície de contato para manter uma tensão de arco baixa. Quando a corrente cruza naturalmente zero, íons residuais, elétrons e vapor metálico se recombinam ou condensam nas superfícies de contato e nas blindagens em microssegundos. A rigidez dielétrica do intervalo do interruptor é rapidamente restaurada, extinguindo o arco e interrompendo o circuito. Controlado pelo campo magnético longitudinal, o arco de vácuo permite que o disjuntor forneça desempenho de interrupção de corrente forte e estável.
2. Armazenamento de energia motora
O motor emite torque ao pinhão do mecanismo, que é transmitido à grande roda dentada no eixo principal, acionando o braço da manivela para girar e carregar a mola de fechamento. Quando o parafuso no braço da manivela pressiona a chave limitadora, a alimentação do motor é cortada, completando o armazenamento de energia da mola.
3. Armazenamento manual de energia
A rotação manual do eixo de saída do mecanismo transmite torque através do pinhão para a grande engrenagem totalmente engrenada, fazendo com que o braço da manivela gire e carregue a mola de fechamento.
4. Operação do Solenóide de Fechamento
Depois que o mecanismo recebe o sinal de fechamento, o núcleo móvel do solenóide de fechamento se move para cima e empurra a haste de fechamento para cima, girando o semi-eixo de fechamento no sentido anti-horário e liberando a restrição da trava de fechamento. Enquanto isso, a trava de fechamento é pressionada pelo rolo e gira no sentido anti-horário para liberar o armazenamento de energia. Acionado pela tensão da mola de fechamento, o came do eixo principal atinge o balancim do eixo de armazenamento manual de energia (eixo de saída) e transmite o movimento ao interruptor através da biela, completando a operação de fechamento.
5. Operação Manual
A rotação manual do garfo montado no semieixo de fechamento gira o semieixo no sentido anti-horário, obtendo o mesmo efeito da operação de fechamento do solenóide.
6. Operação de religamento
Depois que o mecanismo libera a energia da mola e completa o fechamento, ele recarrega automaticamente no estado fechado. Uma vez concluído o armazenamento de energia, o mecanismo permanece no estado fechado e carregado e suporta o religamento automático ao receber um sinal de comando válido.
7. Operação do Solenóide de Abertura
Depois que o mecanismo recebe o sinal de abertura, o núcleo móvel do solenóide de abertura se move para cima e empurra a haste de abertura para cima, girando o semi-eixo de abertura no sentido anti-horário e liberando a restrição da trava de abertura. Enquanto isso, a trava de abertura é empurrada pelo rolo e gira no sentido anti-horário. O balancim gira no sentido anti-horário sob o impulso da mola de abertura interna, completando a operação de abertura.
8. Operação Manual
A rotação manual do garfo montado no semieixo de abertura gira o semieixo no sentido anti-horário, obtendo o mesmo efeito da operação de abertura do solenóide.
9. Operação de disparo por sobrecorrente
Quando a corrente de disparo especificada flui através da bobina do disparador de sobrecorrente, o eletroímã atua e a haste aciona a alavanca de disparo. Isso gira o semi-eixo de abertura no sentido anti-horário e libera a restrição da trava de abertura, produzindo a mesma ação da abertura do solenóide e completando o disparo por sobrecorrente do disjuntor.
